Arduino Mega 2560 Teknik Özellikleri Nelerdir?

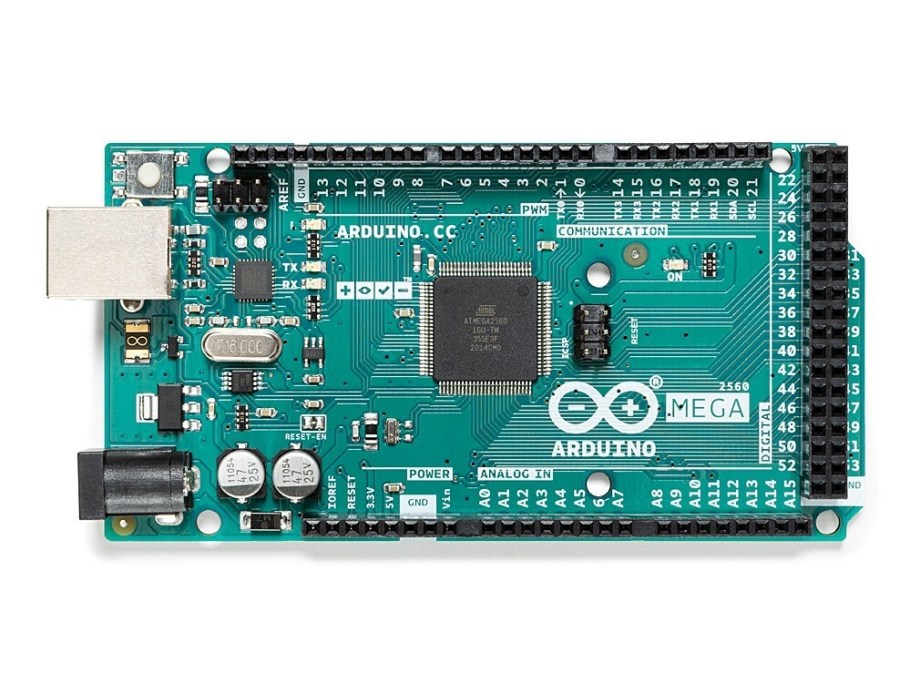

Arduino Mega 2560, ATmega2560 tabanlı bir mikro denetleyici kartıdır. 54 adet dijital giriş/çıkış pini (15 tanesi PWM çıkışı olarak kullanılabilir), 16 adet analog giriş, 4 adet UART (donanımsal seri port), 16 MHz kristal osilatör, USB bağlantısı, güç girişi, ICSP başlığı, ve bir sıfırlama düğmesi. Mikrodenetleyiciyi desteklemek için gereken her şeyi içerir; Başlamak için bir USB kablosuyla bilgisayara bağlamanız veya AC’den DC’ye adaptör veya pille çalıştırmanız yeterlidir. Mega 2560 anakartı, Uno ve eski anakartlar Duemilanove veya Diecimila için tasarlanmış çoğu shield ile uyumludur.
Teknik Özellikleri
| Mikrodenetleyici | Atmega2560 |
| Çalışma Voltajı | 5V |
| Giriş Voltaj Aralığı | 7-12V |
| Sınır Giriş Voltajı | 6-20v |
| Dijital Pin Sayısı | 54 |
| Analog Pin Sayısı | 16 |
| Dijital Pinler Başına Düşen Akım | 20mA |
| 3.3v Pini Akımı | 50mA |
| Flaş Bellek | 256KB |
| SRAM | 8KB |
| EEPROM | 4KB |
| Mikrodenetleyici Hızı | 16 MHz |
| Ledli Pin | 13 |
| Uzunluk | 101.52 mm |
| Genişlik | 53.3 mm |
| Ağırlık | 37 g |
Pin Diyagramı
Arduino Mega 2560 Pinleri
- Serial: 0 (RX) ve 1 (TX); Serial 1: 19 (RX) ve 18 (TX); Serial 2: 17 (RX) ve 16 (TX); Serial 3: 15 (RX) ve 14 (TX) : Bu pinler TTL seri data almak (receive – RX) ve yaymak (transmit – TX) içindir. 0 ve 1 pinleri ayrıca ATmega16U2 USB-to-TTL Si çipinin ilgili pinlerine bağlıdır.
- Harici kesmeler 2 (kesme 0), 3 (kesme 1), 18 (kesme 5), 19 (kesme 4), 20 (kesme 3) ve 21 (kesme 2) : Bu pinler bir kesmeyi tetiklemek için kullanılabilir.
- PWM: 2 – 13 , 44 – 46 : Bu pinler analogWrite () fonksiyonu ile 8-bit PWM sinyali sağlar.
- SPI: 50 (MISO), 51 (MOSI), 52 (SCK), 53 (SS) : Bu pinler SPI kütüphanesi ile SPI haberleşmeyi sağlar.
- LED 13 : Digital pin 13 e bağlı bir leddir. Pinin değeri High olduğunda yanar, Low olduğunda söner.
- TWI : 20 SDA 21 SCL : Wire kütüphanesini kullanarak TWI haberleşmesini destekler. (Bu pinlerin yeri Arduino Duemilanove ve Diecimila kartlardaki ile aynı değildir.)
- Arduino Mega 2560 ‘ın 16 tane analog girişinden her biri 10 bit çözünürlüğü destekler. Varsayılan ayarlarda topraktan 5 V a kadar ölçerler. Ancak, AREF pini ve analogReference() fonksiyonu kullanılarak üst limit ayarlanabilir.
- AREF : Analog girişler için referans voltajıdır. analogReference() fonksiyonu ile kullanılır.
- RESET : Mikrodenetleyiciyi resetlemek içindir. Genellikle shield üzerine reset butonu eklemek için kullanılır.
